Rozmiary umywalek: jak odczytać rysunki techniczne i wybrać odpowiedni rozmiar?

Przy aranżacji łazienki ważnym zadaniem jest dobranie wszystkich elementów wnętrza, które będą jednocześnie funkcjonalne i harmonijnie ze sobą połączone. Oprócz zewnętrznego wyglądu należy również wziąć pod uwagę wymiary i specyfikę instalacji każdego produktu. Niewłaściwie dobrana umywalka może spowodować dyskomfort w użytkowaniu i popsuć ogólny wygląd łazienki. W tym artykule wyjaśnimy, jak prawidłowo odczytywać rysunki techniczne umywalek, aby dokonać wyboru najlepiej odpowiadającego własnym potrzebom.

Dla wygody naszych klientów na stronie internetowej Miraggio, pod opisem każdego produktu, znajduje się rozdział Dokumentacja, w którym można znaleźć model 3D, rysunki, dane techniczne i instrukcje. Model 3D można również obejrzeć w galerii produktu i zobaczyć, jak wygląda umywalka z każdej strony. Do każdego z tych dokumentów dołączony jest aktywny link do pobrania, po którego kliknięciu odpowiedni dokument w formacie PDF zostanie pobrany na urządzenie. Rysunek można także wyświetlić wśród głównych obrazów bez konieczności jego pobierania.

Rysunek zawiera najdokładniejsze informacje na temat rozmiarów, kształtu i innych cech umywalki, które warto wziąć pod uwagę przed jej zakupem.

Główne elementy rysunku

Na rysunku przedstawiono każdy produkt w kilku płaszczyznach, aby zapewnić przegląd wszystkich wymiarów i wykonanych otworów. Te cechy są szczególnie ważne, jeśli umywalka ma być zainstalowana na meblach, we wnęce, pod blatem lub jako umywalka wisząca.

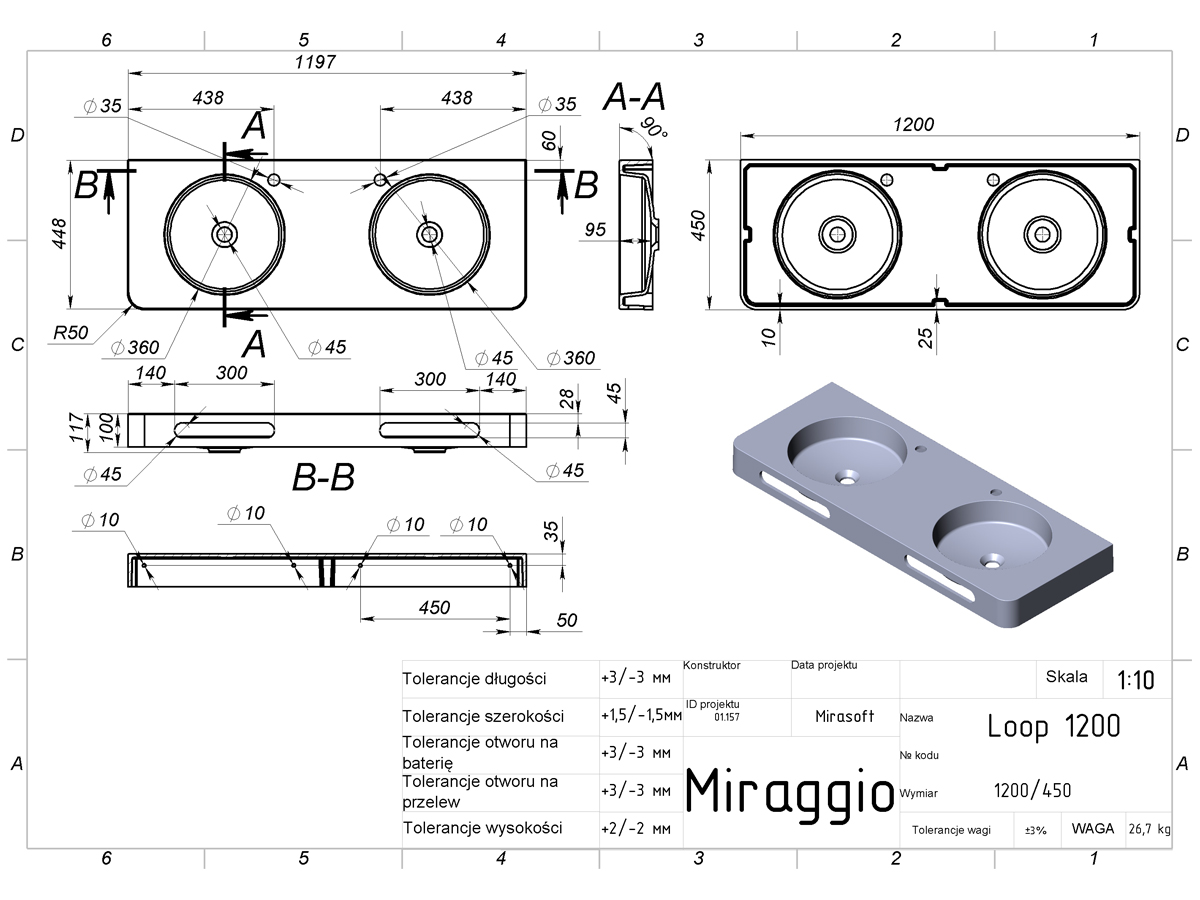

Spójrzmy na rysunki na przykładzie umywalki LOOP 1200 Mirasoft.

Ogólny widok rysunku:

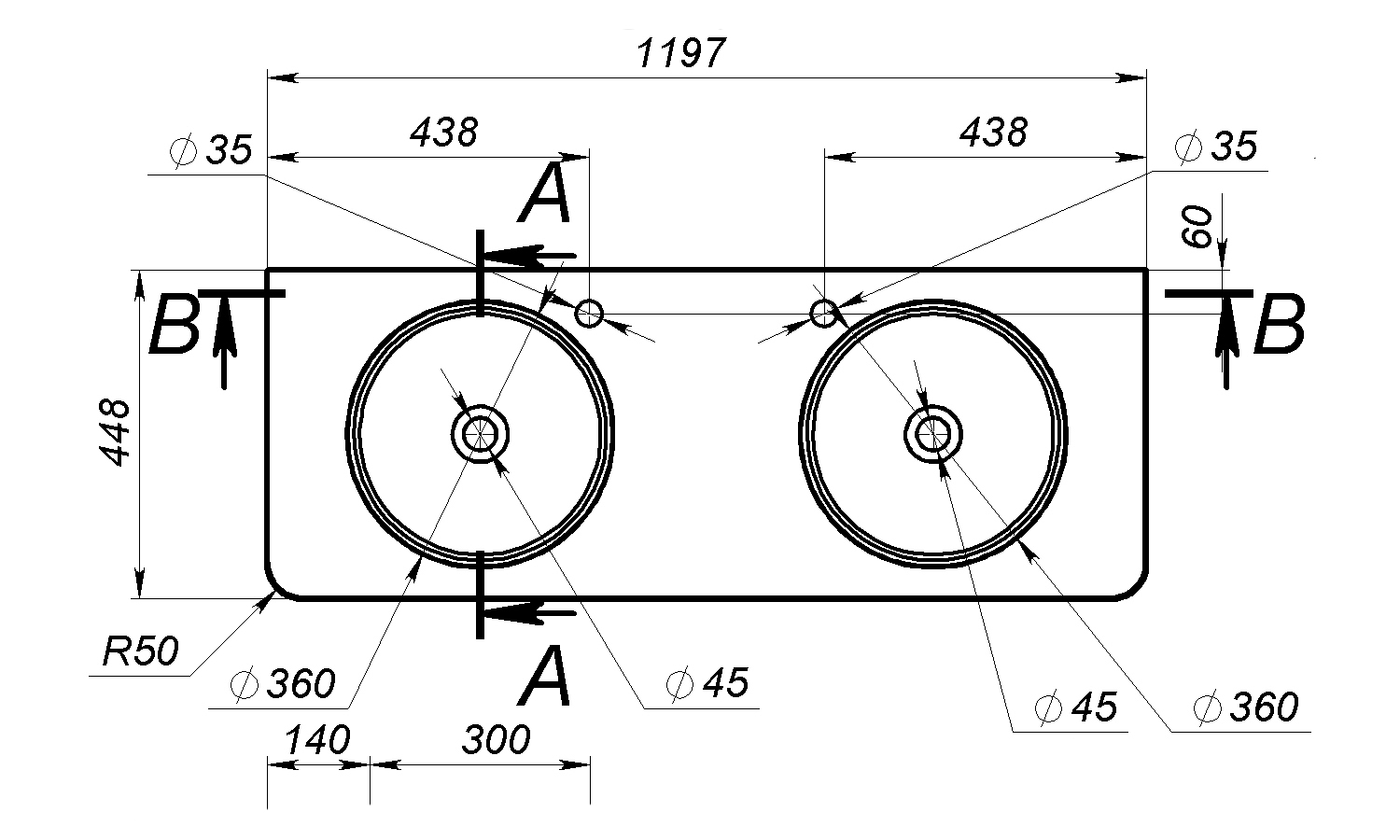

Widok z góry na rysunku jest oznaczony jako litery A-B - jest to ogólny widok umywalki. Przedstawiono na nim szerokość i głębokość umywalki, rozmieszczenie otworów na baterię i przelew, ich średnice oraz wymiary misy wewnętrznej (w tej umywalce podano średnicę misy). Wszystkie dane są podane w milimetrach.

Na rysunku widać, że szerokość umywalki LOOP-1200 Mirasoft wynosi 1197 mm od góry, a głębokość 448 mm od góry z każdej strony. Matryce mają formę trapezu, więc często produkty posiadają rozszerzenie do dołu, czasem do góry.

Odległość od krawędzi do otworów na baterie wynosi 438 mm, a ich średnica to 35 mm. Średnica mis wewnętrznych ma 360 mm. Wszystkie umywalki Miraggio mają standardowy otwór odpływowy o średnicy 45 mm. Odległość od tylnej ściany umywalki do misy jest 60 mm, promień zaokrąglenia krawędzi umywalki wynosi R50.

Widok od góry

Widok od dołu

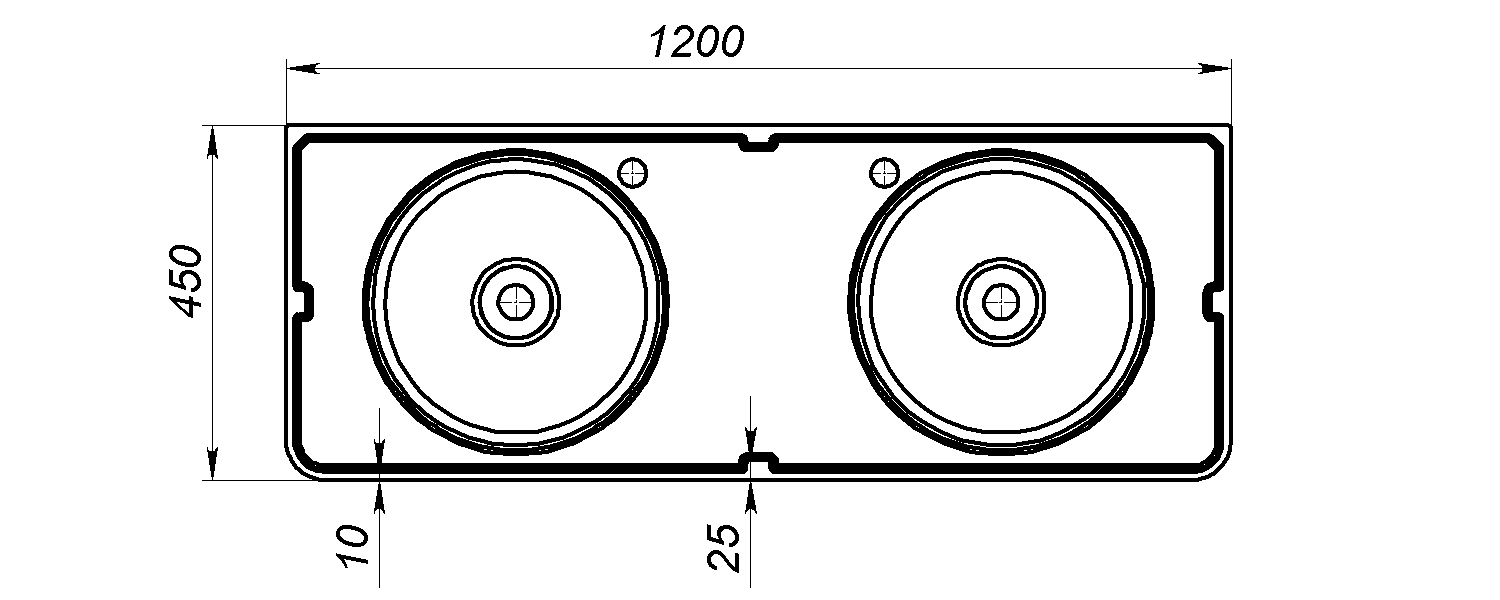

Tutaj wyraźnie widać, że umywalka jest szersza na dole o 3 mm.

Dolny widok rysunku podaje dodatkowe dane: grubość ścianki umywalki wynosi 10 mm, a wzmocnienie konstrukcyjne 25 mm.

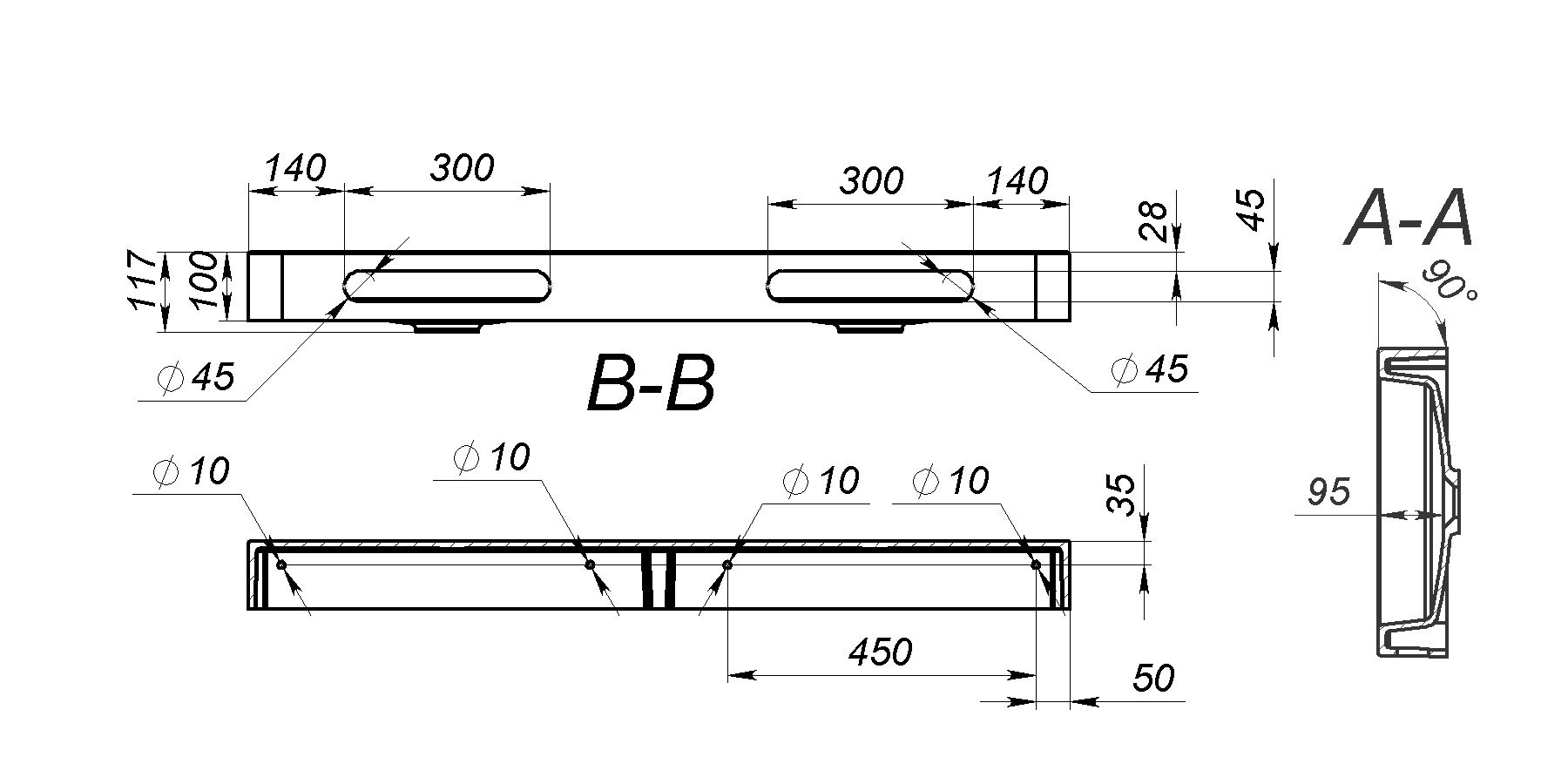

Płaszczyzny A-A i B-B pozwalają nam zobaczyć umywalkę w przekroju. Pokazują grubość ścianek, formę wewnętrznej części umywalki oraz wysokość produktu, a także dodatkowe otwory.

Na przykład całkowita wysokość umywalki LOOP 1200 Mirasoft wynosi 117 mm, podczas gdy wysokość boku umywalki wynosi 100 mm.

Głębokość misy wynosi 95 mm, kąt nachylenia ścianek umywalki równy jest 90, co oznacza, że przy montażu wiszącym umywalka będzie ściśle przylegać do ściany.

Również na rysunku zaznaczone są otwory na ręczniki, ich wymiary to 300 × 45 mm o promieniu zaokrąglenia 45, umieszczone w odległości 140 i 28 mm od krawędzi umywalki. Średnica otworów montażowych (do montażu wiszącego) - 10 mm. Odległość od otworu montażowego do krawędzi umywalki (z boku) to 50 mm, a od góry do otworu montażowego to 35 mm.

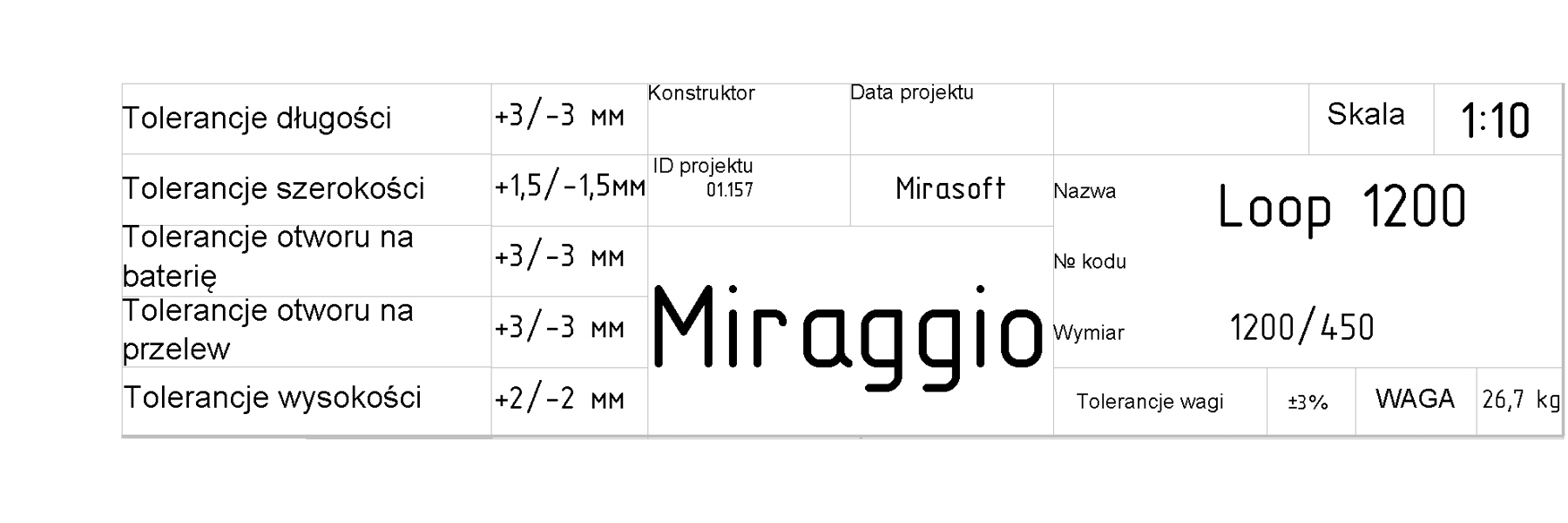

Dodatkowo w prawym dolnym rogu rysunku podano nazwę produktu, opcjonalną technologię produkcji, możliwą tolerancję wymiarów, zazwyczaj jest to nie więcej niż 3 mm (spowodowane jest to wieloma aspektami produkcyjnymi), oraz waga netto w kilogramach.

Umywalka LOOP 1200 Mirasoft waży 26,7 kg.

Dodatkowe parametry, o których nie warto zapomnieć przy wyborze umywalki

Przede wszystkim klienci zazwyczaj biorą pod uwagę szerokość i głębokość umywalki, lecz nie należy zapominać o innych parametrach, gdy kupujemy umywalkę.

• Uwzględnić wysokość umywalki — jeśli jest montowana na meblach, ważne jest, aby jej pełna wysokość zapewniała wygodne z jej korzystanie, było wystarczająco dużo miejsca na misę i podłączenie syfonu, te wymiary są pokazane na rysunku jako całkowita wysokość umywalki.
• Otwory — tutaj niezwykle ważne są otwory odpływowe, które należy uwzględnić na etapie projektowania, aby zapewnić odprowadzanie wody. Otwory na baterię i przelew również powinny zostać uwzględnione, jeśli twój projekt ich nie obejmuje, to można zamówić umywalkę bez nich lub z jednym z nich.

Dokładne przejrzenie rysunku umywalki przed zakupem pomoże uniknąć błędów podczas instalacji, zapewniając wygodę użytkowania i estetyczny wygląd przestrzeni. Nasz własny zakład produkcyjny pozwala nam na wprowadzanie zmian w standardowych produktach i wytwarzanie niestandardowych produktów o różnym stopniu skomplikowania.

Jeśli pojawią się jakiekolwiek pytania dotyczące rysunków w dowolnym produkcie Miraggio lub jeśli chcesz wprowadzić zmiany w rysunkach, skontaktuj się z nami w wygodny dla siebie sposób, a nasi specjaliści pomogą Ci wybrać umywalkę lub inne wyroby sanitarne, złożyć zamówienie na wykonanie indywidualnego produktu, tak aby Twój dom był wyposażony dokładnie tak, jak zawsze marzyłeś.

Uwaga: My, jako producent, udzielamy 90 dni na wymianę i zwrot towarów w przypadku, gdy wyroby sanitarne nie będą Ci pasować lub zmienisz zdanie i zechcesz dokonać wymiany.

Do przeprowadzenia procesu wymiany/zwrotu są wymagane:

• posiadanie dokumentów potwierdzających zakup
• zachowanie pierwotnego wyglądu opakowania
• umywalka nie może posiadać żadnych oznak instalacji lub użytkowania

Wymiana i zwrot nie są możliwe w przypadku produktów wykonanych na zamówienie!
